Serie PULSE 600
Serie PULSE 600 El operador para puertas comerciales sin resortes
Serie PULSE 600

Serie PULSE 600

Rápida o pesada. Siempre sin resortes.

El operador para puertas comerciales sin resortes

Las puertas de lona necesitan velocidad. Las puertas pesadas de caucho y acero exigen previsibilidad. El PULSE 600 domina ambas. Las velocidades de apertura y de cierre se ajustan de forma independiente en rpm y se mantienen estables gracias a un encoder en el reductor que compensa las fluctuaciones de tensión. El freno electromecánico incluido actúa al instante para mantener en posición la pesada puerta sin resortes. Se programa desde un amplio panel de control LCD NEMA 4 a nivel del suelo y cuenta con una garantía de 2 años o 1.000.000 de ciclos.
Ver el vídeo

Un solo operador. Tres configuraciones estándar.

No hace falta tener en stock un operador distinto para cada puerta o tensión de entrada. Todas las unidades comparten el mismo motor de CC de 180 V, la tensión de entrada universal, el conjunto de funciones y el panel LCD a nivel del suelo. Solo cambian la potencia y el reductor, según el peso de la puerta, el tipo de aplicación y la velocidad deseada.
Alta velocidad<span class="font-light text-lg">&nbsp;&middot;&nbsp;Servicio continuo</span>

Alta velocidad · Servicio continuo

Ideal para Puertas de lona y de caucho sin resortes
Motor 180 V CC
Potencias disponibles 1½, 2, 2½ o 3 HP
Tensión de entrada Trifásica: 208–600 V CA 50/60 Hz
Monofásica: 208–240 V CA 50/60 Hz
Salida del reductor Eje de 1" · tamaño 63
Eje de 1¼" · tamaños 75 y 90
Relación del reductor 10:1 · para puertas de lona
40:1 · para puertas de caucho
(otras relaciones disponibles)
Estas tres configuraciones cubren la mayoría de las instalaciones. Si su puerta sin resortes necesita algo distinto, hay otros tamaños y relaciones de reductor disponibles — contacte con nuestro equipo comercial.

Características

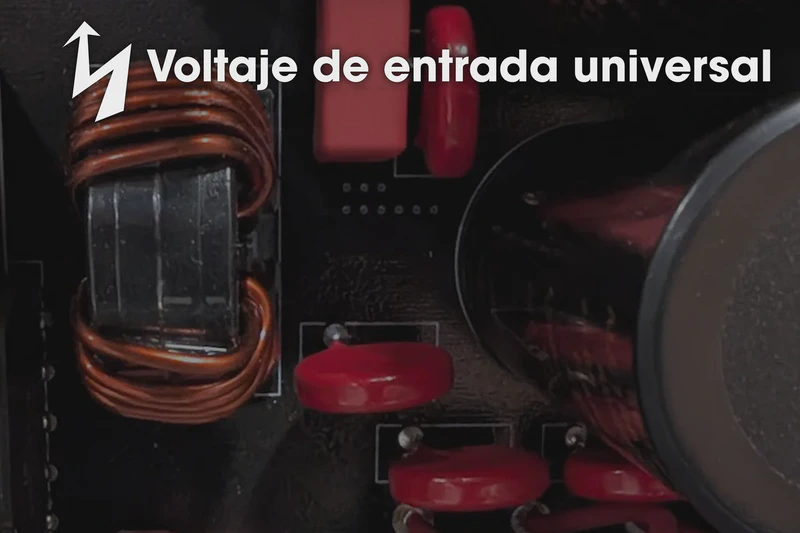

Listo para funcionar en todo el mundo

El PULSE 600 incorpora una tecnología con patente en trámite que admite una tensión de entrada universal de 208 a 600 V CA, 50/60 Hz (trifásica) o de 208 a 240 V CA, 50/60 Hz (monofásica), sin ningún ajuste previo. No requiere transformador reductor ni configuración adicional. Gracias a esta flexibilidad integrada, el PULSE 600 está listo para instalarse en cualquier parte del mundo.
Listo para funcionar en todo el mundo

Control de velocidad de salida

Programe la velocidad de salida del reductor (rpm) para los ciclos de apertura y de cierre y obtenga velocidades de puerta constantes, adaptadas a su instalación. El encoder de detección de velocidad integrado del PULSE 600 supervisa continuamente las fluctuaciones de tensión y las compensa, ofreciendo un control de velocidad fiable y estable en cada ciclo.
Control de velocidad de salida

Motor con freno de CC de alto rendimiento de 180 V

Cada unidad incorpora un motor con freno de CC de 180 V, disponible en 1½, 2, 2½ o 3 HP, combinado con un reductor disponible en varios tamaños y relaciones de transmisión para adaptarse a las exigencias de cada aplicación.
Motor con freno de CC de alto rendimiento de 180&nbsp;V

Funcionamiento en servicio continuo ilimitado

El motor con freno de CC de accionamiento directo de 180 V que equipa el PULSE 600 está diseñado para un rendimiento ininterrumpido. Gracias a su servicio continuo ilimitado, el PULSE 600 funciona las 24 horas sin interrupción. El servicio prolongado no es una mejora ni un accesorio: viene de serie en todos los modelos PULSE 600.
Funcionamiento en servicio continuo ilimitado

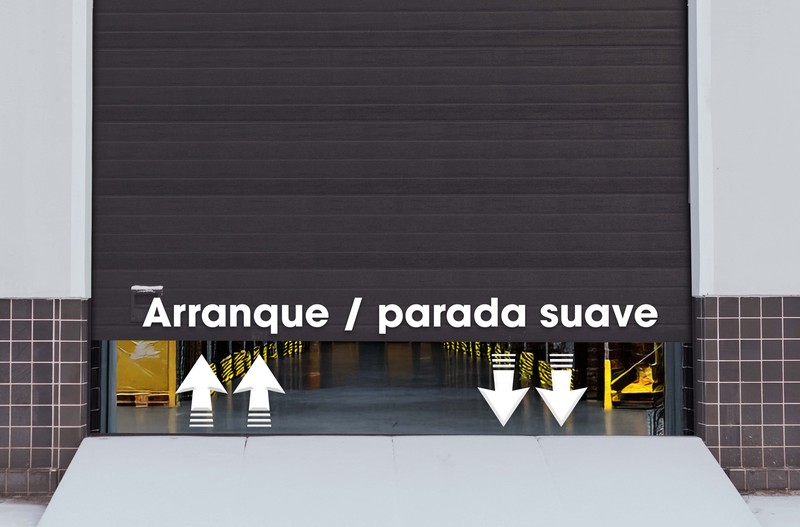

Arranque y parada suaves ajustables

Esta función proporciona una aceleración y una deceleración suaves y controladas de la puerta, y ayuda a prolongar la vida útil de sus componentes mecánicos. También contribuye a evitar que los cables se salgan de los tambores. La distancia de aceleración y de deceleración puede programarse según las necesidades de la puerta.
Arranque y parada suaves ajustables

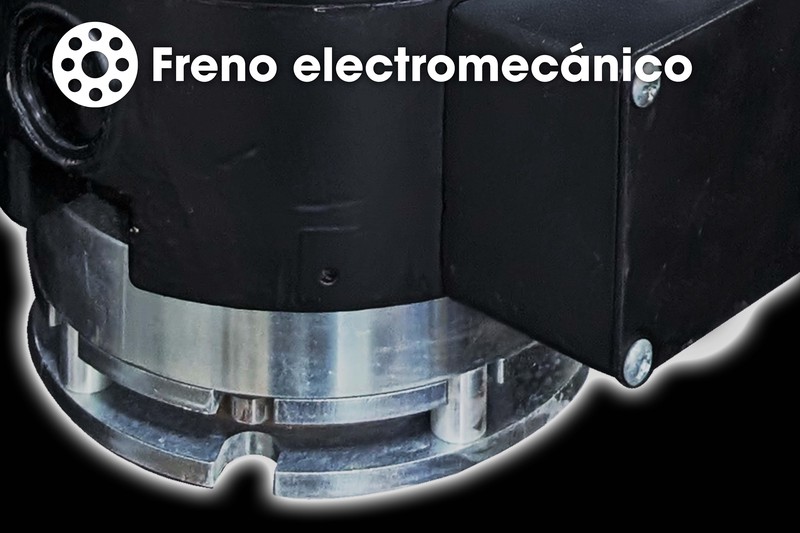

Freno electromecánico incluido

El PULSE 600 incluye un motor con freno electromecánico de 180 V. El freno, montado en la base del motor, se activa automáticamente cada vez que el operador se detiene. Este dispositivo de seguridad bloquea firmemente la puerta en su posición, evitando movimientos no deseados y ayudando a proteger tanto al personal como a las instalaciones.
Freno electromecánico incluido

Opción de polipasto de cadena

El polipasto de cadena PULSE aporta una mayor fiabilidad al permitir el accionamiento manual durante cortes de corriente prolongados. Es fácil de usar: se acopla con un cordón rojo y se desacopla con un cordón verde. Evita paradas, protege la actividad y ofrece tranquilidad a las empresas que necesitan un funcionamiento ininterrumpido.

Se suministra una cadena de 26 pies para una puerta de elevación estándar de 12,5 pies de altura, junto con 13 pies de cuerda para acoplar y desacoplar el polipasto. Si se necesita más cadena o cuerda, hay disponibles kits adicionales de 26 pies.

Por favor, póngase en contacto con nosotros para pedir un kit de cadena adicional o cualquier otra adaptación a medida. Para pedirlo, añada el sufijo «-CH» al número de modelo del operador.

Más información en la guía de instalación del polipasto de cadena PULSE.

Opción de polipasto de cadena

Panel de control LCD a nivel del suelo

El PULSE 600 se maneja desde un amplio panel de control situado a nivel del suelo y alojado en una caja NEMA 4. La mayoría de las conexiones de cableado pueden realizarse desde el suelo, lo que hace que la instalación, la programación y el diagnóstico de averías sean mucho más cómodos. La gran pantalla LCD utiliza un lenguaje claro e intuitivo, sin códigos abstractos que descifrar.
Panel de control LCD a nivel del suelo

Opción de protección contra la intemperie

Para instalaciones expuestas a la intemperie, iControls recomienda una mejora. Los motores de los operadores PULSE estándar tienen un grado de protección IP44 y podrían ser vulnerables a la entrada de agua. Además, la condensación en el reflector puede afectar a las fotocélulas réflex e impedir un funcionamiento fiable en estas condiciones.

Para garantizar un funcionamiento sin interrupciones, nuestra económica mejora sella los puntos de entrada de la caja de conexiones del motor e incluye un sensor de barrera NEMA 4X en lugar de una fotocélula réflex.

Para pedir la opción de protección contra la intemperie, añada el sufijo «-WP» al número de referencia del operador.

Opción de protección contra la intemperie

Temporizador de cierre programable

El temporizador cierra automáticamente la puerta tras un retardo seleccionable de 1 a 99 segundos, lo que aporta comodidad y seguridad adicional sin necesidad de intervención manual.
Temporizador de cierre programable

Aviso de cierre de la puerta

Cuando el temporizador de cierre está activo, la luz LED roja de su semáforo Stop & Go parpadea antes de que se cierre la puerta. Programable de 1 a 9 segundos, esta función de seguridad sirve como aviso previo para sus trabajadores. Se recomienda usarla con los semáforos LED Stop & Go de la serie TL de iControls®.
Aviso de cierre de la puerta

Encoder fiable y preciso

Montado en el interior del reductor, el encoder simplifica el ajuste de los finales de carrera y permite un montaje flexible a la izquierda o a la derecha. Funciona junto con el sensor de posición de apertura total para establecer los límites electrónicos de la puerta, lo que elimina la necesidad de un soporte de final de carrera físico. Si la puerta se detiene de forma inesperada a mitad del ciclo, el encoder detecta la pérdida de movimiento y detiene inmediatamente el funcionamiento para evitar daños.
Encoder fiable y preciso

Especificaciones

Potencia

  • Motores de CC de 180 V disponibles en 1½, 2, 2½ y 3 HP

Tensión de entrada

  • 208–600 V CA 50/60 Hz, trifásica
  • 208–240 V CA 50/60 Hz, monofásica

Normas de seguridad

  • Conforme a la norma UL 325 para aplicaciones comerciales

Tipos de puerta compatibles

  • Sin resortes: de lona, de caucho, plegable, seccional, enrollable de acero o reja

Ciclo de trabajo

  • Servicio continuo ilimitado, sin necesidad de periodos de enfriamiento

Montaje

  • A la izquierda, a la derecha o en el centro del eje

Opciones

  • Polipasto de cadena para accionamiento manual
  • Protección contra la intemperie

Garantía

  • 2 años o 1.000.000 de ciclos contra defectos de fabricación

Qué incluye

Optoeye Vitector NEMA 4X

Optoeye Vitector NEMA 4X
SA-OPTOEYE-RT

Más información

Instalación y soporte

Accesorios opcionales

Botonera de 3 pulsadores

Botonera de 3 pulsadores
PBS-3

Más información
Mando a distancia de 3 botones

Mando a distancia de 3 botones
TXTA-200

Más información
Teclado inalámbrico universal

Teclado inalámbrico universal
TXTA-KYPD

Más información
Semáforo rojo/verde

Semáforo rojo/verde
TL96-LV-YL

Más información
Sensor de movimiento

Sensor de movimiento
SA-PDCRADAR-01

Más información
